喷浆护坡施工组织设计方案

浏览数量:201     作者:本站编辑     发布时间: 2018-10-29      来源:本站

一、喷浆护坡施工组织设计方案
     旬阳县吕河镇生活垃圾处理工程位于旬阳县吕河镇镇区以南方向约3Km的敖院社区庙沟沟道内,场地属秦巴低山、河谷地貌,沟谷断面呈“V型,沟道两侧坡度较陡,约介于20°C一45°C之间。



二、基坑支护设计

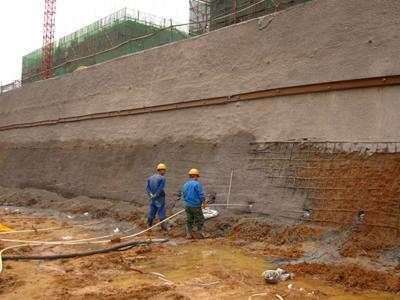

土钉墙

2.1 基坑支护设计原则
     建筑基坑支护设计的原则是“技术先进、经济合理、安全可靠”,从而确保地下结构施工期问基坑边坡稳定、基坑周围建筑物、道路及地下设施安全。基坑支护设计与施工,综合考虑工程地质与水文地质条件、基坑开挖深度、周边环境、基坑周边荷载等因素,因地制宜、合理设计、精心施工、严格监测。
2.2  基坑支护结构选型对比
      根据规范中支护结构选型、场地周边地下地上情况进行基坑支护方案的选型设计。
      本工程根据地层情况、场地周边场地情况、管线情况等,基坑采用喷锚(土钉墙)支护体系。
2.3 基坑支护设计

    从地质情况可以看出,构成边坡的土较为松散,挖土深度范围内有淤泥层,各土层厚度不均匀,边坡风不稳心边坡,基坑边坡只有深取可靠的支护指施,才能确保基础施工的安全。
目前常用的基础护壁方案有:喷锚支护、深层水泥搅拌桩支护、拉森板桩支护。根据实际现场土质情况,并结合经济、工期等因素。本工程基坑护壁支护施工。


三、施工资源配置
    1、材料

    主要材料:原材料325号水泥、碎石<小石子>、中粗砂,φ4钢筋。以上材科数量C20喷浆、C20细石砼、水灰比0.5的水泥浆原材料由工程部根据实验配合比计算,C20喷浆厚度100mm,为网片用的φ4筋。

    2、网片制作安装
    埋设控制喷射混凝土厚度的标志(喷射混凝土厚度为10cm),铺设φ4双向钢筋网,网格间距20X20cm.

四、钢筋现场绑扎操作工艺:

  1、将预留钢筋调直理顺,并将表面砂浆等杂物清理干净。先立2~4根纵向筋,并划好横筋分档标志,然后于下部及齐胸处绑两根定位水平筋,并在横筋上划好分档标志,然后绑其余级向筋,最后绑其余横筋

  2、钢筋绑扎完后,把垫块或垫圈固定好确保钢筋保护层的厚度。纵向钢筋
的最小保护层厚度。钢筋网片控制在混泥土的中上层,以防止混泥土表面开裂。

  3、钢筋绑扎。全部钢筋的相交点都要扎车,绑扎时相邻绑扎点的铁丝扣成八字形,以免网片歪斜变形。

  4、为控制墙体钢筋保护层厚度,宜采用钢筋梯子凳措施,在原位替代墙体钢筋,  问距1500mm左右。

  5、水平分布钢筋的搭接长度不应小于200mm.  同排水平分布钢筋的搭接接头之间及上、下相邻水平分布钢筋的搭接接头之间沿水平方向的净间距不宜小于500mm.

  6、整向分布钢筋可在同一高度搭接,搭接长度不应小于300mm.

  7、分布钢筋的锚固:水平分布钢筋应伸至墙端,并向内水平弯折10d后截断,其中d为水平分布钢筋直径。

  8、混凝土喷浆前,对伸出的墙体钢筋进行修整,并绑一道临时横筋固定伸出筋的间距(甩筋的问距)。墙体混凝上浇筑时派专人看管钢筋,浇筑完后,立即对伸出的钢筋《甩筋》进行修整。

  9、横向每隔50米设置伸缩缝一条,在缩缝缝位置先把钢筋剪断,且位置预留要准确,喷浆时用模板隔开,喷浆完毕后再用沥青浇缝。
