网片焊机

主机侧板:厚25铁板
电机功率:4kw
焊接速度:20-35次/分
焊接孔径:150*150mm-200*200mm

数量:
  • TX-1500

TX数控型系列电焊网片机,是我公司在吸收国内外好的机电控制电阻焊技术的基础上,自行研制成功的一种自动焊接设备。其中多项技术已申报国家专利,我厂研制的该系列网片机具有以下优点:

1、主体机架采用较厚钢板与型钢焊接而成,使主体结构更为牢固、紧凑。

2、纬丝送丝机构结构新颖采用专利技术的送丝轮拔丝技术,使纬丝送丝技术更加准确决了每次不漏丝或漏双丝的难题。

3、拉网采用步进电机拉网方式可以解决同一张网片有不同的网孔尺寸的难题,拉网控制系统采用PLC控制屏幕中文显示。

4、焊接采用了新型高效焊网变压器,电压调节范围宽,可分为八个级别,扩大了焊接丝径范围。

5、焊接电力电子控制系统采用同步控制技术,焊接时间与分控焊接均由数字化集成电路组成,控制精度高性能稳定。

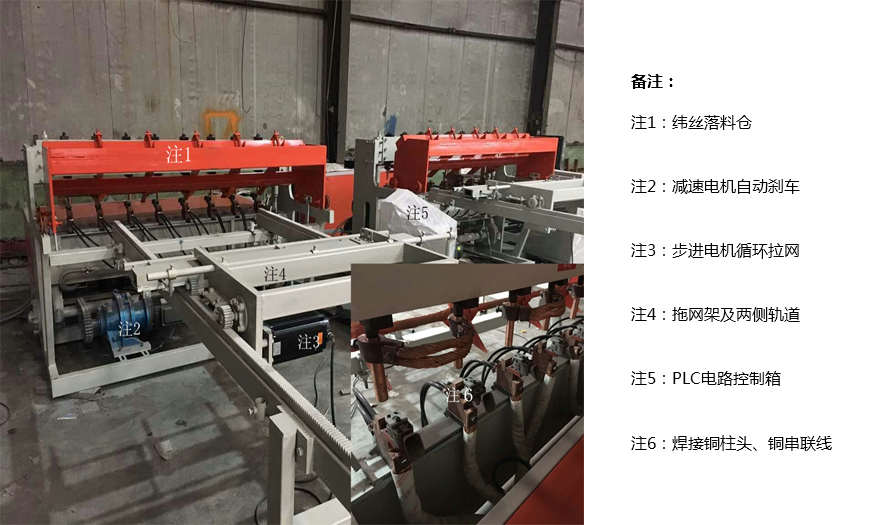

本系列电焊网机主机的主体结构主要由自动进纬机构,拉网机构、焊接变压器、上电极加压横梁机构、下电极底梁机构、拉网机构、剪网机构等组成,以上机构全部装配在板框门型机架上,构成坚实牢固、人机关系良好的主机机体。

网片焊机11


焊网机型号 TX-1500型
主机侧板 厚25铁板
上梁板 厚25宽200铁板
下梁 300工字钢
上电极 直径25 紫铜棒
上电极连接线 200平方铜线
上电极夹板 20*40键条
上电极滑杆 直径25冷拔圆钢
下电极座 紫铜块
下电极 35*35*25MM铬镐铜方
下电极连接线 400平方铜板
主轴 直径75圆钢
动力电机 一体式变频制动刹车电机减速机
电机功率 4KW
主机底座 壁厚5mm100*50方管
变压器 3*150KVA 水冷变压器
拉网跑道 厚2.5mm60*80方管
焊点数 8个
外形尺寸 占地面积2170*5040*1370mm
焊接丝经 4-8mm
焊接孔径 150*150mm—200*200mm
焊接速度 20—35次/分
机器重量 2.2T
